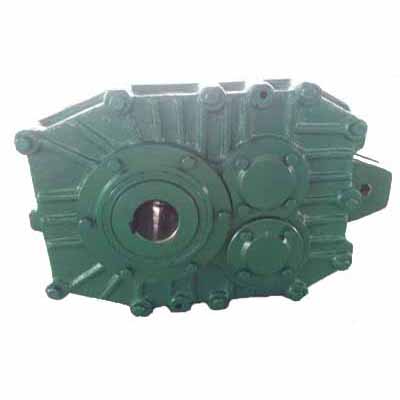

ZJY減速機是硬齒面軸裝式圓柱齒輪減速機（JB/T 7007一1993）亦是軸線曲折布置的平行軸、漸開線圓柱齒輪減速機。主要用于帶式輸送機和斗式提升機的驅動裝置，也可用于其他類型機械設備的傳動裝置。

工作條件：減速機高速軸轉速不大于1500r/min；工作環境溫度為-40～40℃。低于5℃時，啟動前潤滑油應預熱到10℃以上。

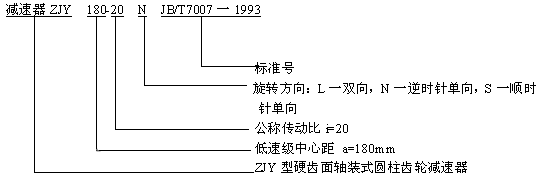

ZJY減速機標記




ZJY減速機選用

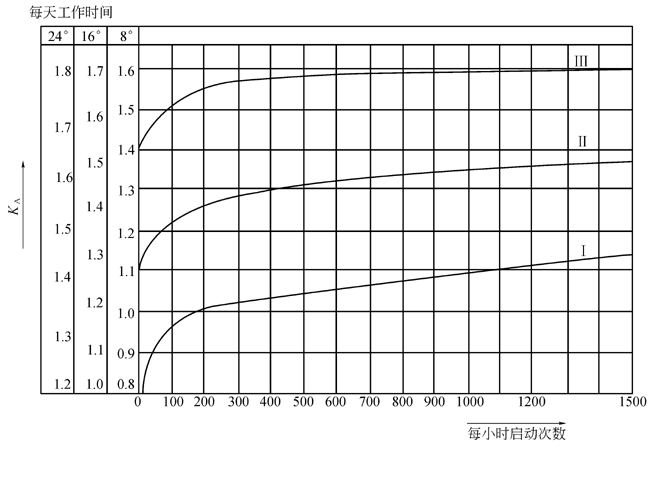

Ⅰ─均勻載荷；Ⅱ─中等沖擊載荷；Ⅲ─強沖擊載荷

在選減速機之前，必須根據每天工作時間，每小時啟動次數及載荷性質來確定工況系數。

例：載荷性質Ⅰ，每小時啟動200次，每天工作24h，根據上圖，則選用系數KA=1.35。

環境溫度系數f1見下表。

環境溫度系數f1

冷卻條件	環境溫度t/℃
	10	20	30	40	50
無冷卻 f1	0.9	1	1.1	1.2	1.3

負荷系數f2

小時負荷率/%	100	80	60	40	20
f2	1	0.94	0.86	0.74	0.56

公稱功率利用系數 f3

P2/P1N×100/%	30	40	50	60	70	80
f3	1.5	1.25	1.15	1.1	1.05	1

注：P1N─公稱輸入功率；P2─負載功率。

2．選用方法與示例

標準減速機的承載能力受機械強度和熱平衡許用功率兩方面的限制。因此，減速機的選用必須通過兩個功率表。

首先按減速機機械強度許用公稱輸入功率P1N選用，如果減速機的實用輸入轉速與承載能力表中的三擋（1500、1000、750）轉速之某一擋轉速相對誤差不超過4%，可按該擋轉速下的公稱功率選用相應規格的減速機；如果轉速誤差超過4%，則應按實用轉速折算減速機的公稱輸入功率選用。然后校核減速機熱平衡許用功率。

例：某皮帶輸送機減速機，電動機驅動，電動機轉速n1=1460r/min，傳動比i=20,傳遞功率P=15kW，每日工作24h，最高環境溫度35℃，自然通風冷卻，油池潤滑，要求選用規格相當?shù)臉藴蕼p速機。

第一步：按減速機的機械強度功率表選取。一般情況下，要計入工況系數KA，特殊情況下考慮安全系數。

皮帶輸送機負荷為中等沖擊，取KA=1.5計算功率：

P2m=P2KA=1.5×15=22.5kW

按i=20及h1=1500r/min，ZJY180，i=20,n1=1500r/min,P1N=24kW。

當h1=1460r/min時，折算公稱輸入功率：

P1N=1460/1500×24=23.4kW

P2m=22.5kW<P1=23.4kW,可以選用ZJY180-20型減速機。

第二步：校核熱功率P2t=P2f1f2f3<PG1

f1=1.15;f2=1;f3=1.08(15/23.4=64%)

P2t=P2f1f2f3=15×1.15×1×1.08=18.63kW>PG1

不能選用ZJY 180-20型減速機，則需另選較大規格的減速機。按以上程序重新計算。
