QY系列起重機減速機性能特點

考慮起重機各機械的工作特點，傳動比范圍，進一步提高產品性能，采用較少規格滿足用戶多方面的要求，其特點為：

1 承載能力高、齒輪采用滲碳、淬火、磨齒加工、承載能力比調質滾齒的軟齒面和中硬齒面齒輪減速器有大幅度提高。

2 體積小、重量輕、與軟齒面和中硬齒面減速器相比，相同承載能力減速器可降低2～4個相當機座號。

3 效率高、噪聲低、振動小。采用磨齒加工提高了精度等級，齒輪又時行修緣，每級齒輪的綜合效率為0.98，振動和噪聲顯著名降低。

4 采用多級數，減少單級速比，可拉開中心距，降低減速器整機高度，滿足起重機各機構的要求；減速器的最大公稱傳動比達到400，滿足了慢速起重機的要求。

5 三支點減速器，可立式、臥式、甚至偏轉一定角度安裝，方便靈活。

6 本系列減速器有三四級結合型（即三級的裝配型式，四級的傳動比）為慢速起重機的通用化提供了前提。

QY系列起重機減速機分類、應用范圍

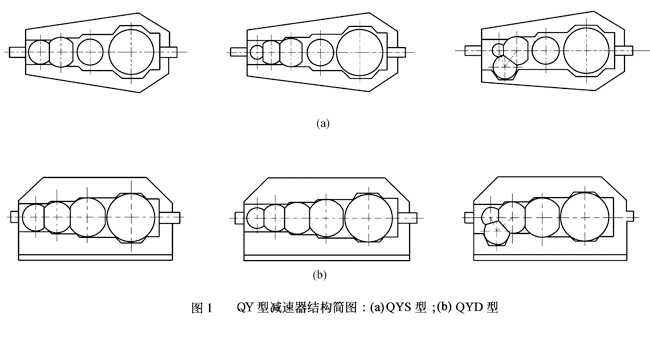

QY系列起重機減速機包括QYS型（三支點）和QYD型（底座式）兩個系列起重機用硬齒面減速器。它有三極、四級和三四級結合型三種，其結構簡圖見圖1。

QY系列起重機減速機主要用于起重機各有關機構，也可用于運輸，冶金，礦山，化工及輕工等機械設備的傳動中。其工作條件為：

1 齒輪圓周速度不大于20m/s；

2 高速軸轉速不大于1500r/min；

3 工作環境溫度為-40℃～+45℃；

4 可正反兩向運轉。

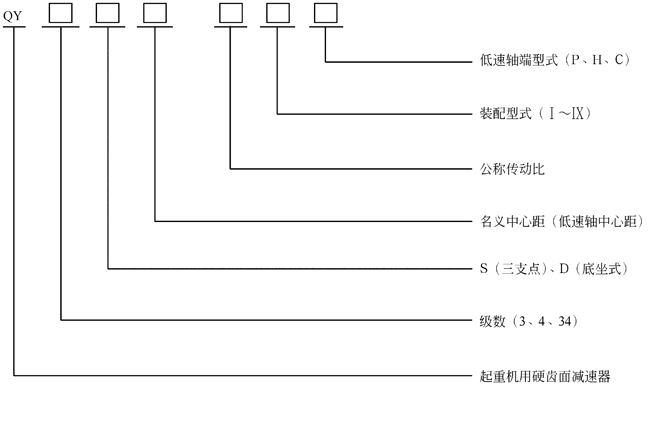

QY系列起重機減速機型號和標記

1. 標記示例：

名義中心a1=315,公稱傳動比i=56，裝配型式第Ⅲ種，低速軸為齒輪軸端立式安裝三級傳動起重機用硬齒面減速器，標記為減速Q(mào)Y3S-56ⅢCL

2.標記示例：

名義中心距a1=315,公稱傳動比i=56,裝配型式第Ⅲ種，低速軸為齒輪軸端的三級傳動起重機用硬齒面減速器，QY3D15-56ⅢC。

QY系列起重機減速機相關參數
